Что защищает иммобилайзер

Иммобилайзер не даёт двигателю запуститься, пока система не подтвердит, что в замке стоит «свой» ключ. Подтверждение идёт по цепочке из нескольких блоков, но решение «пускать или блокировать» принимает не сам иммо-контроллер, а ЭБУ двигателя (ECM) — он управляет впрыском и зажиганием.

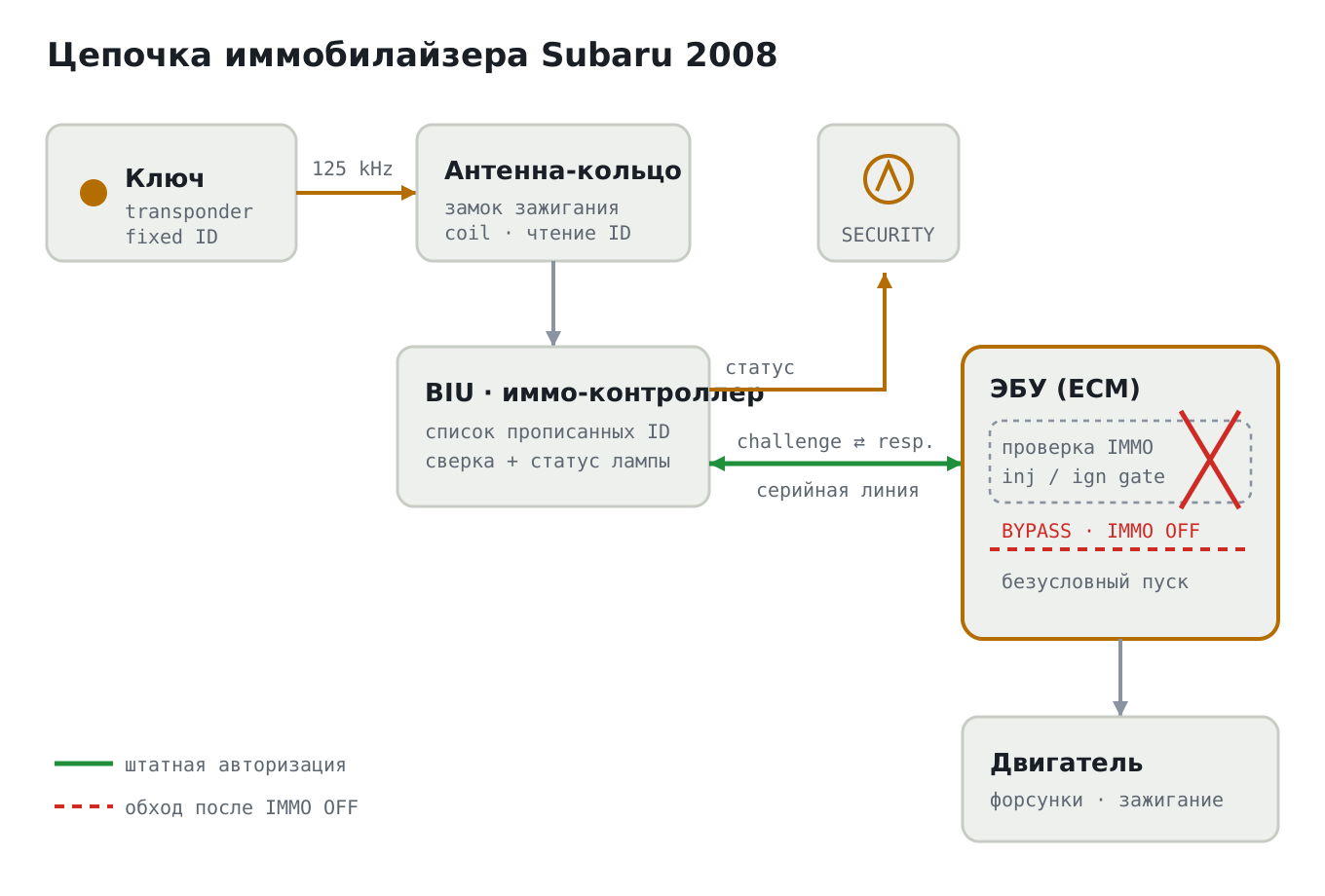

Цепочка :
ключ → антенна-кольцо → BIU → ЭБУ → двигатель. Лампа Security висит на BIU.

Штатная последовательность запуска

1. Ключ в замке, зажигание ON. Антенна-кольцо вокруг личинки запитывает транспондер полем 125 kHz.
2. Чтение ID. Транспондер отвечает фиксированным кодом, антенна передаёт его в BIU (кузовной блок, он же иммо-контроллер).
3. Сверка ключа. BIU сравнивает принятый ID со списком прописанных ключей. Нет совпадения — BIU включает/мигает лампой Security.
4. Хендшейк с ЭБУ. BIU и ECM обмениваются запрос-ответом (challenge/response) по серийной линии. Это отдельная авторизация между блоками, а не передача ID ключа.
5. Решение ЭБУ. Получил корректный ответ — ECM разрешает впрыск и зажигание, мотор пускается. Нет — ЭБУ блокирует форсунки/зажигание: стартер крутит, двигатель не заводится.

Ключевой момент: за пуск отвечает ЭБУ. BIU только опрашивает ключ и зажигает лампу. Лампа — это индикатор BIU, а не команда двигателю.

Что делает IMMO OFF в прошивке ЭБУ

IMMO OFF — это правка кода самого ЭБУ. Из прошивки убирается (или замыкается на «всегда разрешено») тот участок, который ставит запуск в зависимость от результата хендшейка с BIU. После патча ЭБУ не ждёт и не проверяет ответ иммо-линии: ветка проверки либо обходится безусловным переходом, либо флаг авторизации принудительно выставляется в «ОК».

Поэтому блоку уже неважно, что BIU зажигает лампу Security из-за отсутствия чипа ключа. BIU по-прежнему не находит валидный транспондер и честно мигает лампой — но ЭБУ больше не завязан на эту авторизацию и просто запускает мотор, игнорируя посылки иммобилайзера.

Сток, валидный ключ: BIU находит ID → лампа гаснет → хендшейк проходит → ЭБУ разрешает пуск.
IMMO OFF, нет чипа: BIU не видит транспондер → лампа мигает → хендшейк не проходит, но ЭБУ его не слушает → мотор всё равно пускается.

Почему лампа становится косметикой

Лампа Security электрически и логически принадлежит BIU. Патч ЭБУ не трогает BIU, поэтому кузовной блок работает как обычно: опрашивает ключ, не находит чип, зажигает индикатор. Разрыв происходит на стороне ЭБУ — убрана зависимость «двигатель работает ⟸ авторизация получена». Индикатор горит, но ни на что не влияет.

Точно: IMMO OFF убирает проверку только в ЭБУ. BIU, антенна и лампа физически остаются рабочими и ведут себя по-прежнему.

Примечание по архитектуре: это общая схема поколения ~2008. На части моделей функцию иммо-контроллера несёт отдельный модуль, а не интегрированный BIU — принцип разделения «BIU опрашивает ключ · ЭБУ решает о пуске» при этом сохраняется.
